HAMSTER – Einlagenfräse

Mechanik

Der Hamster ist eine CNC-Fräse für die industrielle Fertigung, die speziell auf die Anforderungen der Einlagenproduktion angepasst wurde. Mit den in allen Achsen verbauten Linearführungen von Bosch und Kugelrollspindeln sorgt er für präzise Fräsergebnisse. Die robuste Stahlkonstruktion ermöglicht schwingungsarmes Arbeiten, selbst bei hohen Geschwindigkeiten.

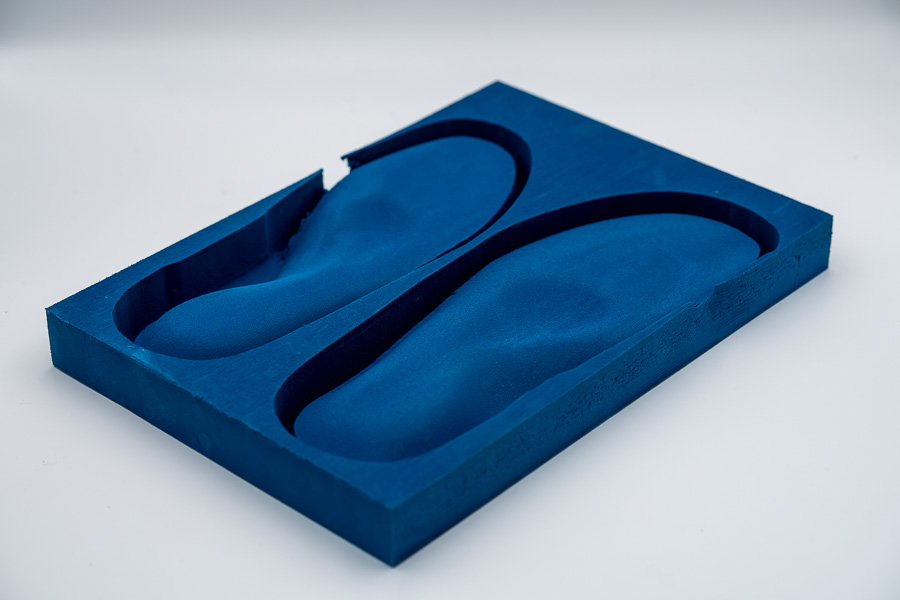

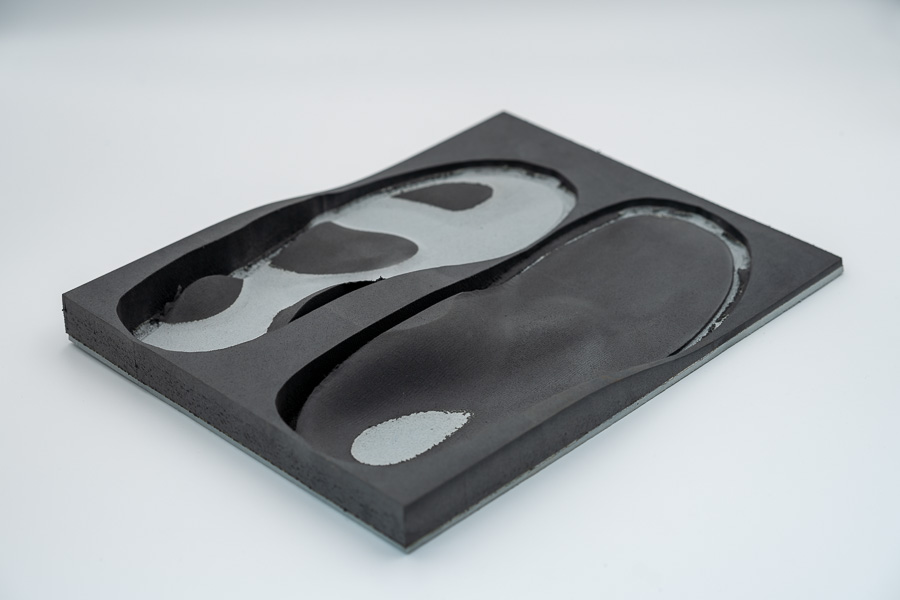

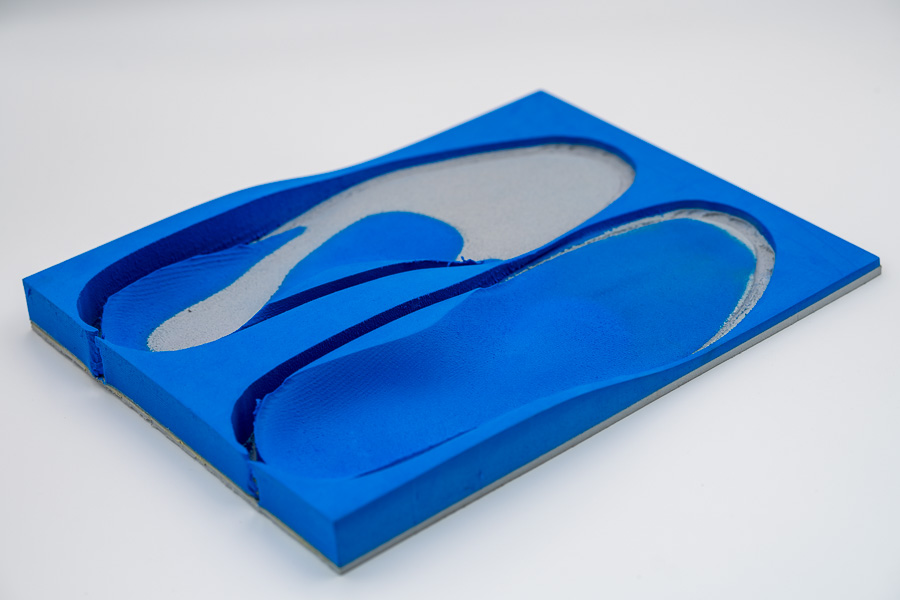

Die Fräsergebnisse sprechen für sich!

Unsere Fräser wurden speziell für das Fräsen von EVA-Material mit unserer Frässtrategie ausgewählt. Es entstehen keine Gerüche, und Staub wird fast vollständig abgesaugt.

Die 2 kW Spindel ermöglicht müheloses Fräsen von EVA-Platten in beliebigen Shorehärten sowie von harten Materialien wie Holz und Hartschaum, die oft zum Fräsen von Hölzern oder Positiven verwendet werden. Die eingebaute Luftsperre schützt die Spindel vor Staub und verdoppelt damit das Wartungsintervall. Die ausgeklügelte Absaugungsvorrichtung kann direkt an das Absaugungssystem angeschlossen werden und sorgt für sauberes und staubfreies Arbeiten.

Zeitersparnis

Die Fräszeit variiert je nach Größe und Form der Einlage sowie der gewünschten Qualität der Fräsung. Als Richtwert für eine Einlage der Schuhgröße 42 in guter Qualität beträgt die Fräszeit etwa 15 Minuten. In einem Arbeitsschritt können 4 Paar Einlagen produziert werden. Während der Produktion, im Durchschnitt etwa 1 Stunde, können andere Aufgaben erledigt werden. Das spart Zeit!

Der Vakuumtisch ist für das Fräsen von 4 Paar Einlagen in einem Arbeitsschritt vorkonfiguriert. Die einzelnen Plätze sind auf die Größe unserer Fräsblöcke ausgelegt, können aber nach Bedarf angepasst werden, beispielsweise um eigene ausgestanzte Rohlinge zu fräsen.

Die Fräse wird komplett aufgebaut auf einem stabilen Untergestell geliefert und ist sofort einsatzbereit. In dem Untergestell sind die Vakuumpumpe, Steuerung und Frequenzumrichter integriert. Die offene Bauweise ermöglicht einen einfachen Austausch einzelner Komponenten und die Wartung der Mechanik durch eigenes Personal.

Einfache Bedienung

Die Bedienung des Hamsters ist sehr einfach. Sie bestücken die einzelnen Plätze mit Material, laden die NC-Datei und starten das Fräsprogramm.

Die dafür notwendige Steuerungssoftware ist im Lieferumfang des Hamsters enthalten. Die NC-Datei erstellen Sie mit unserer Software FIFpro MILL. Hier weisen Sie den einzelnen Fräsaufträgen jeweils einen der 4 Plätze auf dem Vakuumtisch zu und generieren die NC-Daten.

Für bequemeres Arbeiten empfehlen wir die Installation der Steuerungssoftware und FIFpro MILL auf einem PC, es ist jedoch auch möglich, zwei PCs dafür zu verwenden. In FIFpro MILL können Sie die Position der einzelnen Plätze verändern, die Frässtrategie festlegen und den Ordner für die NC-Datei festlegen. Es besteht auch die Möglichkeit, NC-Dateien für mehrere Fräsen an einer FIFpro MILL-Station zu erstellen.

Technische Daten:

  • Arbeitsbereich: ca. 500 x 700 mm
  • Maximale Höhe des Rohlings: 45 mm
  • Anschluss an den PC über LAN
  • Außenmaße (LxBxH): ca. 1100 x 1200 x 850 mm
  • Gewicht: ca. 150 kg
  • Stromversorgung:
    • 230 V / 50 Hz
    • 400 V / 3,5 A

    Lieferumfang:

    • Fräse mit Fräswerkzeug, Steuerung, Kabel
    • Vakuumtisch, Vakuumpumpe
    • Untergestell
    • Vorrichtung für den Staubsauger
